Memotong (Cropping) Citra Menggunakan ER Mapper

Seringkali kita butuh untuk mengambil area tertentu saja dari citra satelit yang tersedia. Untuk itu, kita perlu melakukan pemotongan (cropping) citra sesuai luasan yang kita butuhkan. Untuk memotong citra kita dapat menggunakan ER Mapper. Langkah-langkah cropping citra dapat dijelaskan sebagai berikut:

1.  Untuk memotong citra kita perlu membuat region yang dibutuhkan sebagai area yang ingin diambil. Untuk membuat region kita bisa melakukannya di ArcGIS dengan membuat file shp. Cara membuat file shp pada ArcGIS yaitu dengan klik kanan pada ArcCatalog -> New -> Shapfile. Pilih poligon (untuk tutorial ArcGIS bisa dipelajari di sini).

2.   Buka file shp yang sudah dibuat tadi dalam Global Mapper, lalu convert ke format DXF dengan menu File -> Export Vector Data -> Export DXF. Jika file shp belum mempunyai sistem proyeksi bisa disetting dengan meng-klik Tools -> Configure.

 3.  Selanjutnya adalah konversi file DXF tadi ke format .erv. Pada langkah ini buka ER Mapper, lalu pilih Utilities -> Import Vector and GIS formats -> AutoCAD DXF. Pilih file DXF tadi sebagai Import File-nya, lalu tuliskan Output Data Set Name-nya. Masukkan pula datum dan sistem proyeksinya.

  4.  File .erv tadi yang nantinya akan kita gunakan untuk memotong citra. Untuk menampalkannya, buka citra terlebih dahulu. Lalu klik menu Edit Algorithm.

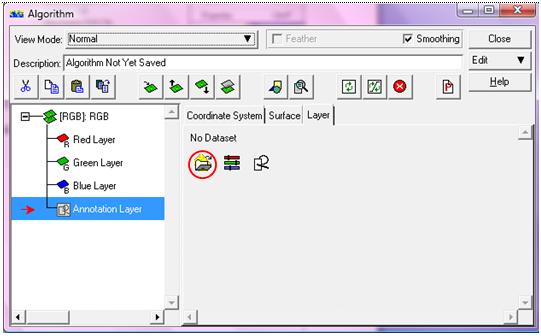

  5.    Pada window Algorithm, klik Edit -> Add Vector Layer -> Annotation/ Map Compotition.

6.    Pada Annotatin Layer, masukkan file .erv yang sudah dibuat.

7.    Klik Annotate Vector Layer.

 8.    Ikuti langkah-langkah berikut.

 Ket: untuk langkah nomor 4, cukup lakukan spasi pada tulisan tersebut sehingga button Apply changes menjadi aktif. Lakukan langkah yang sama pada band hijau dan biru.

9.    Berikut hasil citra yang sudah ter-crop.

Selamat mencoba.
